XR20-W 旋转轴校准器

描述

使用 XR20-W 快速校准，精度高达 ±1 弧秒

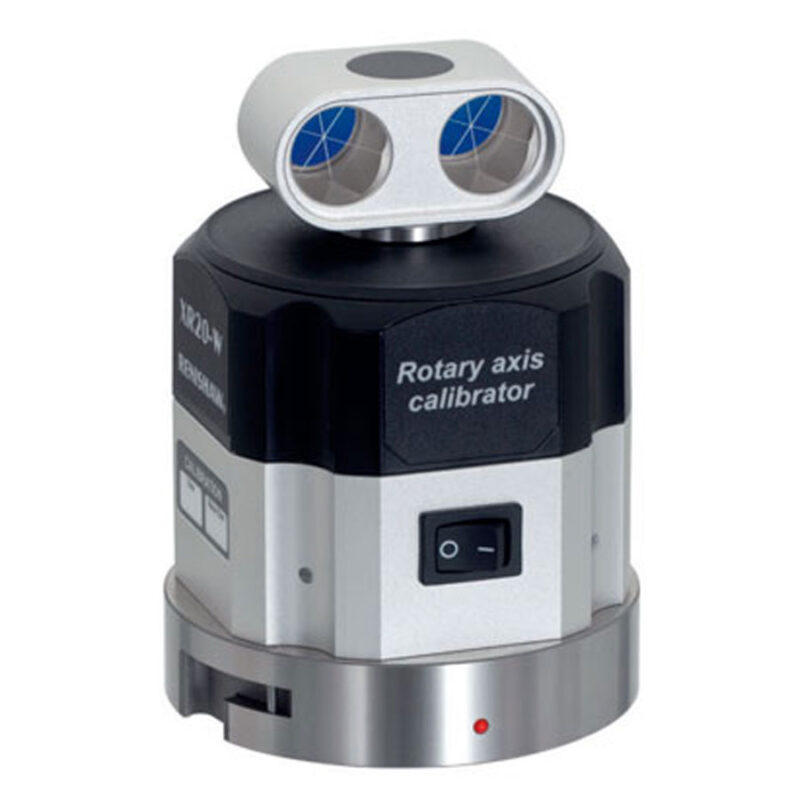

XR20-W 旋转轴校准器可与 XL-80 和 XM-60 激光系统配合使用。它由安装在精密伺服控制轴上的集成角度反射镜组成。轴的角度位置以及光学组件相对于主体外壳的位置，由高精度编码器系统控制，刻度直接加工在主轴承上。

借助 XR20-W 的特性（尺寸轻巧、便于灵活安装、无线操作和用户友好的软件），我们测试安装时间减少了 40%，测试运行时间减少了 20%。

额外的好处是无线测试提高了安全性，使监督变得不再成问题。因此，我们不会干扰车间生产活动，这对于我们的运营和质量管理流程是一个重要优势。

便捷的安装选项
使用一系列模块化安装件可简化 XR20-W 在旋转轴上的安装，以适应不同应用。

标准安装
通常使用安装环周围的标记和中心辅助装置即可轻松完成轴向中心定位。

灵活安装
除了标准安装方案外，安装环适配板可将 XR20-W 安装在中心凹槽不适合的旋转工作台上。它还可用于将 XR20-W 固定在车床夹头适配器或定制支架上。

软件
CARTO 软件套件用于使用 XL-80 激光或 XM-60 多轴校准器进行旋转测量，由三个应用程序组成：

• Capture：采集数据并生成零件程序。
• Explore：提供强大的分析功能，并生成符合国际标准的报告。
• Compensate：生成补偿文件以提高定位精度。

Off axis rotary 软件* 提供五轴机床校准方案，当 XR20-W 无法安装在机床旋转轴上时使用。该软件输出零件程序，实现旋转轴与直线轴的同步运动，以在整个测试过程中保持光束对准。

特点

• 灵活轻便 – 设计用于单手轻松安装于各种旋转工作台、车床及其他旋转轴
• 高精度 – 使用 XL-80 可达 ±1 弧秒，使用 XM-60 可达 ±1.2 弧秒（详见下方误差预算与不确定度计算）
• 快速测试 – 测试安装快速，数据采集迅速
• 无线操作 – 由可充电电池供电，并通过 Bluetooth® 通信实现无线连接
• 内置对准标靶 – 安装过程中最小化测量误差
• 自动校准 – 测量前的校准循环可补偿角度对准误差
• 预测试循环 – 自动检测方向和进给速度
• 进给速度 – 最高可达 10 rpm
