Optiv Classic Large

产品说明

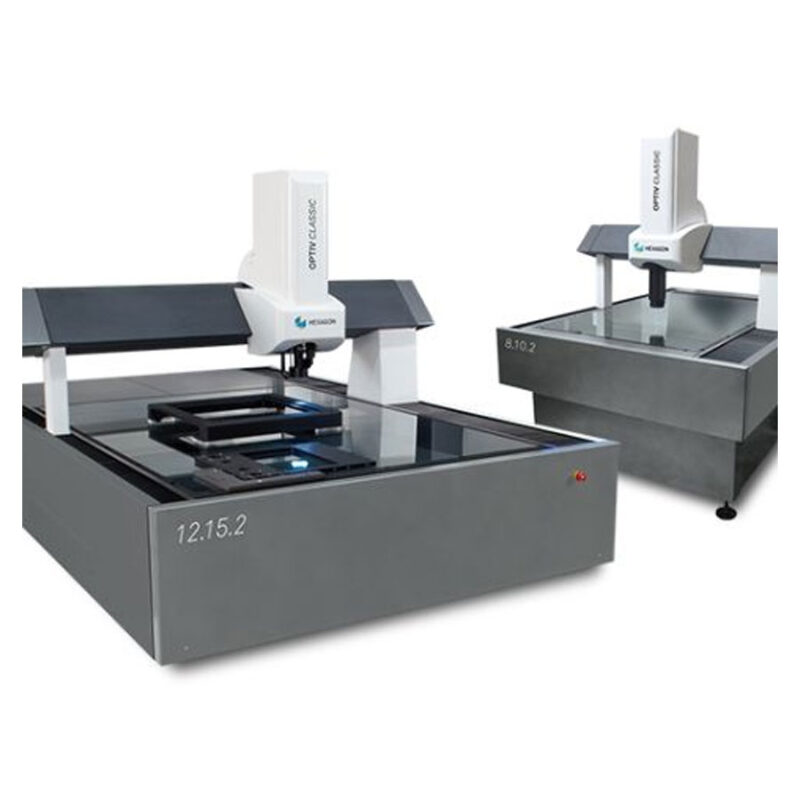

OPTIV Classic 大行程多传感器光学三坐标测量仪（CMM）专为简化靠近生产车间区域的大型或托盘化平面零件的测量而设计。

大行程 OPTIV Classic CMM 可搭配选配的 PC-DMIS Inspect Pallet 软件处理工件托盘化，实现快速、自动化的检测流程，即使面对大批量小型系列零件（如离合器片、精密冲压件以及电机用钣金冲裁件）也能高效完成检测。

测量仪扩展的测量范围使预先准备好的可更换托盘可以由托盘机械手半自动供给，缩短停机时间并提高检测通量。

OPTIV Classic 8.10.2 和 OPTIV Classic 12.15.2 均配备世界一流的视觉传感器系统，由高分辨率数字 CMOS 彩色相机和可编程 6.5 倍 CNC 电动变焦镜头组成，可实现可重复、快速和全自动的测量点获取。两款机型均标配 PC-DMIS Pro 软件，并可选升级至 PC-DMIS CAD 软件，从导入的 CAD 数据中提取所有相关的尺寸、公差、形状和位置要求。

产品特性与优势

• 靠近生产现场测量
  OPTIV Classic 大行程多传感器三坐标测量仪非常适合在靠近生产车间的区域测量大型及托盘化平面零件。
• 稳定、线性运动
  坚固的移动桥式结构结合花岗岩三角截面横梁和一体式棱柱形空气轴承导轨花岗岩机座，提供更佳的刚性/质量比，并在测量过程中实现稳定的线性运动。两款机型均配备预载空气轴承的测量滑台（X 轴）和桥架（Y 轴），而垂直主轴（Z 轴）则采用机械线性导轨。OPTIV Classic 8.10.2 还配有一体式底座框架。
• 符合行业校准标准
  OPTIV Classic 的测量精度符合 ISO 10360 标准。
• 适用于平面零件的视觉传感器
  OPTIV Classic 大行程 CMM 配备视觉传感器，包含高分辨率数字 CMOS 彩色相机及可编程 6.5 倍电动变焦镜头，非常适合对具有多种几何 2D 检测特征和严格公差要求的平面零件进行测量。视觉传感器提供多种可变照明形式，包括同轴 LED 顶光、LED 透射背光以及多分段 LED 环形光，用于对复杂表面和边缘进行高对比度照明。激光指示器有助于在创建测量程序时进行导航。
• 易用的软件
  OPTIV Classic 标配 PC-DMIS 测量软件，简化本身复杂的测量任务。PC-DMIS 提供多种快速启动流程，例如工件对齐或传感器校准，并在全流程测量操作中提供优化工作流。系统还包含 PC-DMIS Inspect，这是一款为车间生产环境打造、界面直观的测量程序选择与执行操作界面。可选的 PC-DMIS Inspect Slideshow 则通过对关键尺寸的图形化实时反馈，帮助生产层级 CMM 操作员即时发现并解决制造缺陷。
• 托盘测量配置
  PC-DMIS Inspect Pallet 提供用户友好的界面，用于配置多件零件批量测量的托盘布局。
• 数据分析
  Q-DAS 软件套件为产品和工艺数据的统计分析提供强大工具，包括 SPC、测量数据的实时可视化、测量系统分析以及过程能力分析。
• 多种测量范围选择
  OPTIV Classic 8.10.2 提供 800 x 1000 x 225 mm 的 XYZ 测量范围。
  OPTIV Classic 12.15.2 提供 1200 x 1500 x 225 mm 的 XYZ 测量范围。
