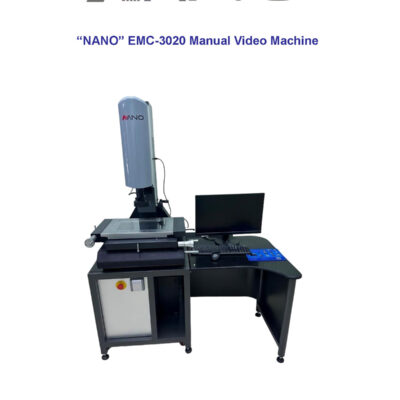

NANO EMC-3020 手动影像测量机

主要技术指标

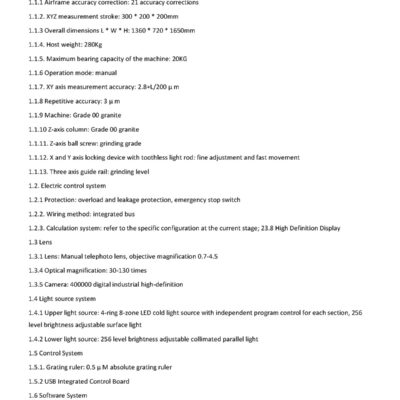

1.1 机身
1.1.1 机架精度校正：21次精度校正
1.1.2 XYZ测量行程：300 * 200 * 200mm
1.1.3 外形尺寸 长 * 宽 * 高：1360 * 720 * 1650mm
1.1.4 主机重量：280Kg
1.1.5 机器最大承重：20KG
1.1.6 操作方式：手动
1.1.7 XY轴测量精度：2.8+L/200 μm
1.1.8 重复精度：3 μm
1.1.9 机座材质：00级花岗岩
1.1.10 Z轴立柱：00级花岗岩
1.1.11 Z轴滚珠丝杠：研磨级
1.1.12 X、Y轴无齿轻杆锁紧装置：精调及快速移动
1.1.13 三轴导轨：研磨级

1.2 电控系统
1.2.1 保护功能：过载保护、漏电保护、急停开关
1.2.2 布线方式：总线一体化
1.2.3 计算系统：参照当前阶段具体配置；23.8英寸高清显示器

1.3 镜头
1.3.1 镜头：手动远摄镜头，物镜放大倍数0.7-4.5
1.3.4 光学放大倍数：30-130倍
1.3.5 摄像头：40万数字工业高清摄像头

1.4 光源系统
1.4.1 上光源：4环8区LED冷光源，每区独立程序控制，表面光256级亮度可调
1.4.2 下光源：256级亮度可调准直平行光

1.5 控制系统
1.5.1 光栅尺：0.5 μm绝对光栅尺
1.5.2 USB集成控制板

1.6 软件系统
1.6.1 手动测量指令：点、线、圆、弧、椭圆、键槽
1.6.2 手动选择指令：自动直线、自动圆、多段自动圆、自动弧、多段自动椭圆
1.6.3 自动识别指令：自动直线识别、自动圆识别、自动弧识别、点选圆
1.6.4 框选指令：框选直线、圆、弧、椭圆

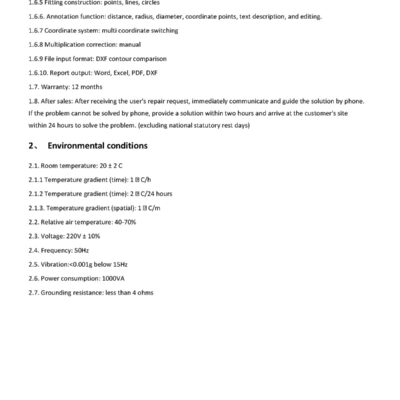

1.6.5 拟合构建：点、线、圆
1.6.6 标注功能：距离、半径、直径、坐标点、文字描述及编辑
1.6.7 坐标系：多坐标切换
1.6.8 乘法校正：手动
1.6.9 文件输入格式：DXF轮廓对比
1.6.10 报表输出：Word、Excel、PDF、DXF

1.7 保修：12个月

1.8 售后服务
收到用户维修请求后，立即通过电话沟通并指导解决方案。如电话无法解决问题，两小时内提供解决方案，并于24小时内到达客户现场解决问题。（国家法定休息日除外）
