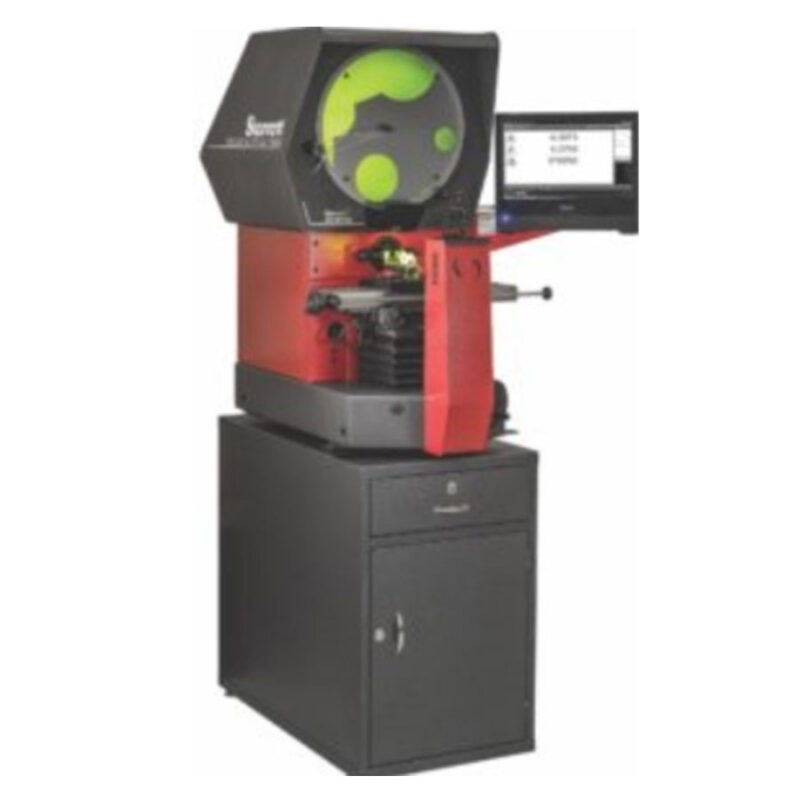

水平式台式轮廓投影仪

产品说明

HB400 水平式台式光学比较仪是一款经过时间验证、具高性价比的非接触测量解决方案。其操作简便，却拥有出色的容量与性能，能够满足极其广泛的尺寸检测应用及复杂测量需求。系统核心由高精度光学组件、卓越的照明系统以及高精度工作台构成，确保影像清晰明亮、测量精度卓越。水平式结构特别适用于需要夹具、虎钳或中心定位的工件。

标准特性

• 台式系统
• 水平方向工件视图
• 屏幕直径（mm）：400
• X–Y 测量范围（mm）：300（可选 400）× 150
• X、Y 轴线性玻璃尺编码器
• 对焦范围（mm）：50
• 工作台尺寸（mm）：540 × 130
• 最大承载能力：50 kg
• 角度测量分辨率：1 分
• 轮廓照明
• 表面照明
• 快速更换镜头接口（不含镜头）
• 带黄/绿滤光片的平行照明冷凝器
• 控制软件：QC100/200/5200 或 Metlogix M2、M3
• 可选配全新的 MX200 DRO 数显系统
