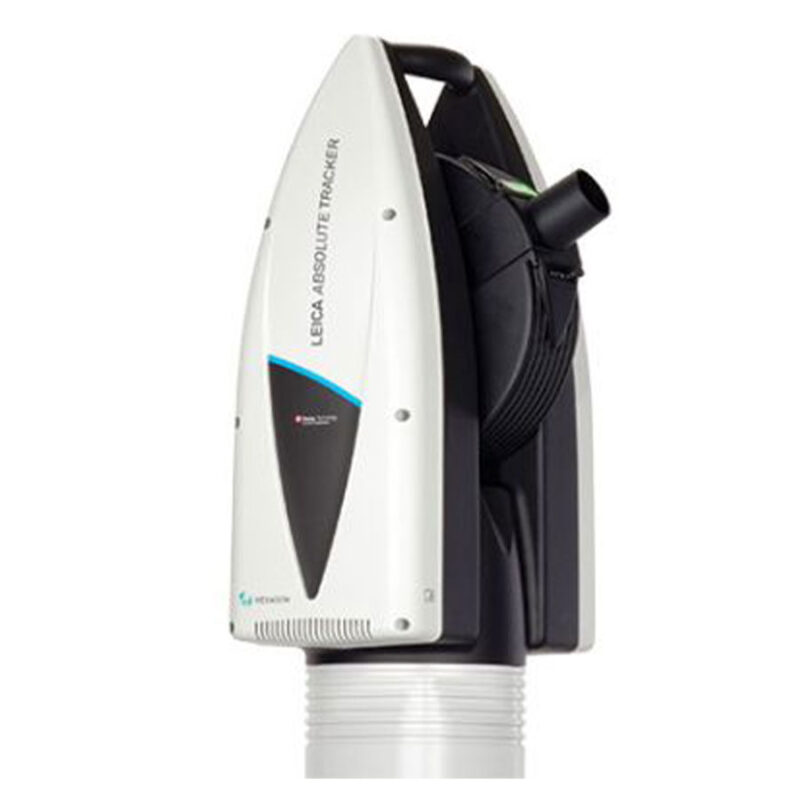

徕卡 Absolute Tracker ATS600

产品说明

制造商越来越希望能够数字化定位和检测大尺寸零件和表面，这些通常超出传统手持式 3D 激光扫描仪、触发探头或反射器的测量范围。徕卡 Absolute Tracker ATS600 采用独特的工作原理，可在无需测量点反射器的情况下，以计量级精度准确定位 3D 空间中的点，满足这些新应用的挑战。

ATS600 基于高端测绘工具背后的成熟波形数字化技术（Wave-Form Digitiser），并首次引入扫描式绝对测距仪（Scanning Absolute Distance Meter，ADM），这种计量级技术可在最大 60 米距离内，将测量点定位精度控制在 300 微米以内。

通过在用户定义的测量区域测量一系列点，ATS600 能快速生成定义目标测量表面的测量网格。点网格的密度可自定义，使操作员能够完全掌控测量速度与数据细节之间的平衡，从而直接输入计量软件。

借助徕卡 Absolute Tracker ATS600，以往需要大量时间才能数字化的对象，或者超出高效测量的现实可能性对象，都可以由单个操作员快速带入 3D 分析领域。作为全球首款“直接扫描激光跟踪仪”，ATS600 为生产质量控制开辟了全新的领域，彻底改变了 3D 测量方式。

ATS600 还具备 Absolute Tracker 系列产品的许多熟悉功能，包括在 80 米距离内进行反射器测量，并支持完整的 PowerLock 功能。结合反射器测量和直接扫描能力，在大尺寸测量任务中提供了出色的综合性能：扫描快速描述表面，单点反射器测量用于对齐和定义特征。

特性

• 扫描式绝对测距仪 (ADM)
  首款扫描 ADM 允许 ATS600 在 3D 坐标空间中准确定位点，可带或不带反射器，实现标准激光跟踪单点测量，并可在测量点无目标情况下从 60 米远距离数字化表面。
• 可变点密度
  ATS600 生成的表面测量网格点密度完全可由用户配置，使操作员能够灵活平衡数据质量与测量速度。
• 选择性扫描
  无需进行不必要的测量，只需通过集成概览摄像头或软件中的 CAD 数据定义目标测量区域，系统将仅在所需区域执行测量，无需处理整球面扫描的大量数据。
• 操作员独立性
  测量时无需在点位放置目标，使 ATS600 摒弃了传统激光跟踪系统中昂贵的操作员成本，特别适用于自动化测量流程。
• 计量工作流程兼容
  作为专用计量设备，ATS600 完全兼容所有主流计量软件，可无缝融入现有计量工作流程和数据处理标准。
• PowerLock 功能
  在进行反射器测量时，ATS600 标配 PowerLock 功能，可自动恢复被中断的测量视线，无需人工干预。
• 联合测量
  在同一流程中同时使用直接扫描和反射器测量时，ATS600 表现尤为强大，无论是大零件表面扫描结合反射器测量特征，还是装配检测，扫描提供整体图像，反射器提供精确位置参考。
• 电池供电
  ATS600 标配独立热插拔电池，可快速轻松实现无线安装，便于在大型工地使用，极大提高便携性。
• WiFi 连接
  内置 WiFi 提升系统便携性，同时实现单操作员轻松控制。
• IP54 防护认证
  ATS600 为 IEC IP54 认证密封单元，防尘防污染物入侵，即使在恶劣环境下也能有效测量。
• MeteoStation 环境监测
  内置环境监测单元可检测温度、气压和湿度，确保在复杂环境下测量数据的准确性。
• 一体化设计
  ATS600 重量不足 15 公斤，可整合在单个小型运输箱中，便于搬运与携带。
• 重力方向对准 (OTG)
  可使 Z 轴与重力对齐，非常适合调平、工具和夹具装配检查等任务。
• 实时资产管理
  ATS600 完全兼容 HxGN SFx | Asset Management，通过中央化仪表板实时管理激光跟踪系统性能，是智能制造战略的重要组成部分。
