双镜头水平台式轮廓投影仪

产品说明

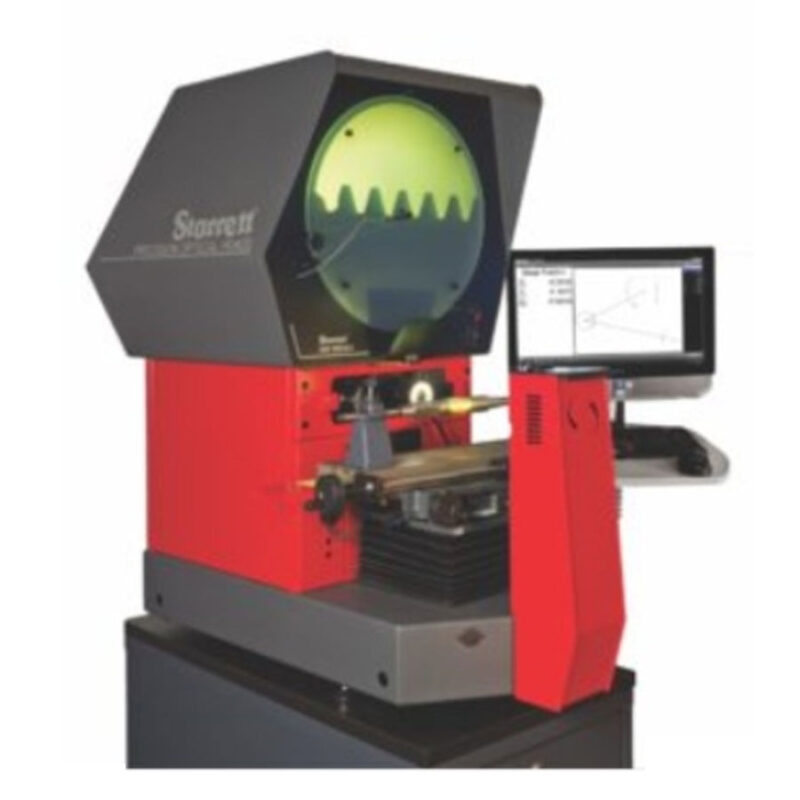

双镜头水平台式轮廓投影仪（HD400）提供了一种经过验证且具有成本效益的非接触测量解决方案。它操作简便，同时具备出色的测量能力和性能，可满足极其广泛的尺寸检查应用及复杂测量需求。这些系统的核心是高精度光学系统、优质照明以及高精度工作台，它们共同确保图像明亮、清晰并具有卓越的测量精度。水平型设计非常适合需要固定、用虎钳夹持或在中心架上放置的工件。

标准特性

• 台式系统
• 水平工件观察方向
• 屏幕直径（毫米）：400
• X – Y 测量范围（毫米）：400 x 150
• X 和 Y 轴线性玻璃尺编码器
• 焦距范围（毫米）：50
• 工作台尺寸（毫米）：540 x 130
• 最大承载能力 50kg
• 角度测量分辨率 1 分
• 轮廓照明
• 表面照明
• 快速更换镜头安装（不含镜头）
• 配有黄/绿色滤光片的准直聚光器
• 控制软件：QC200/5200 或 Metlogix M2、M3
• 可选配新型 MX200 DRO 系统
